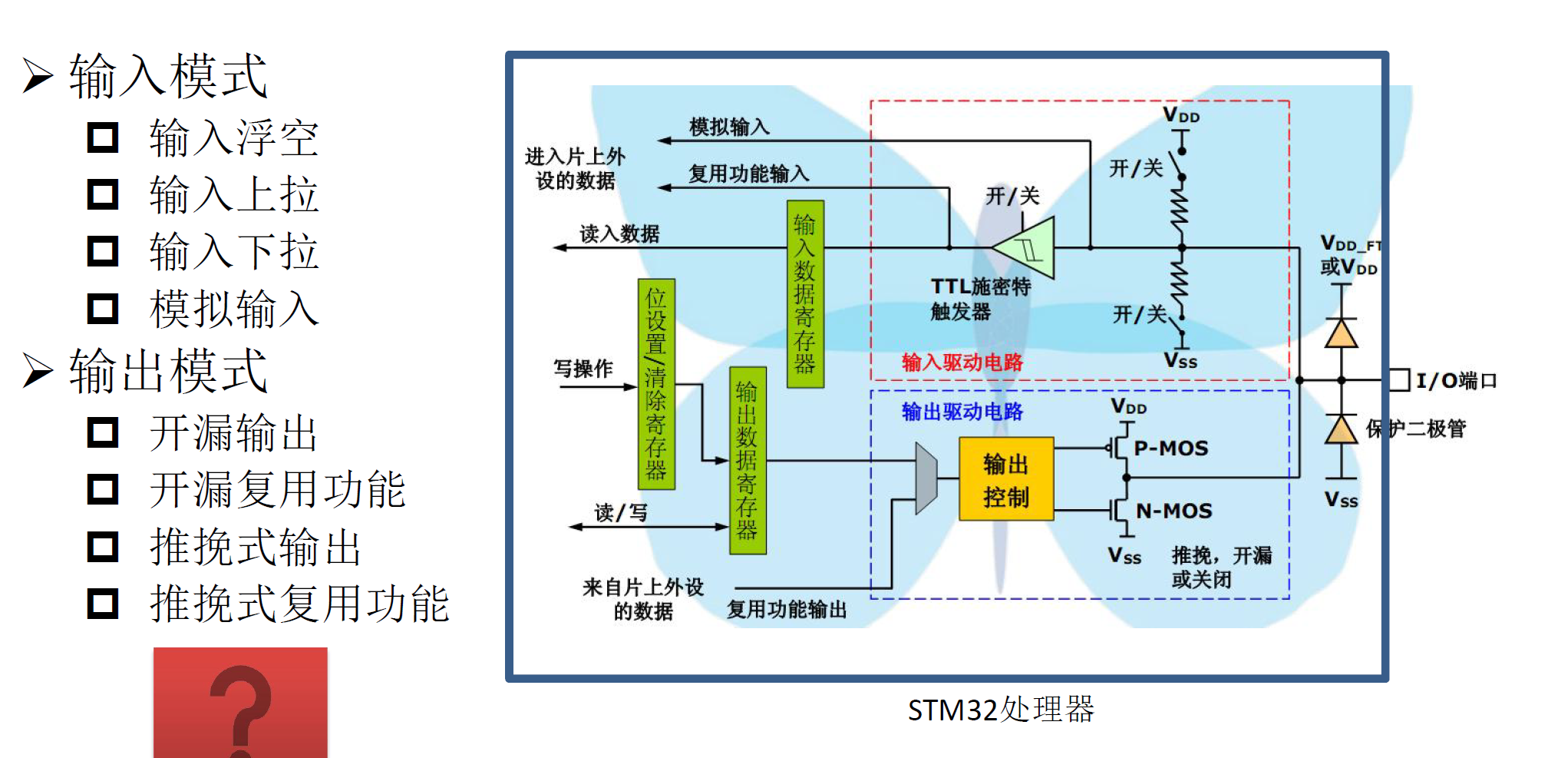

# | MODE | CNF | 模式名称 | 典型用途 |
|---|---|---|---|---|

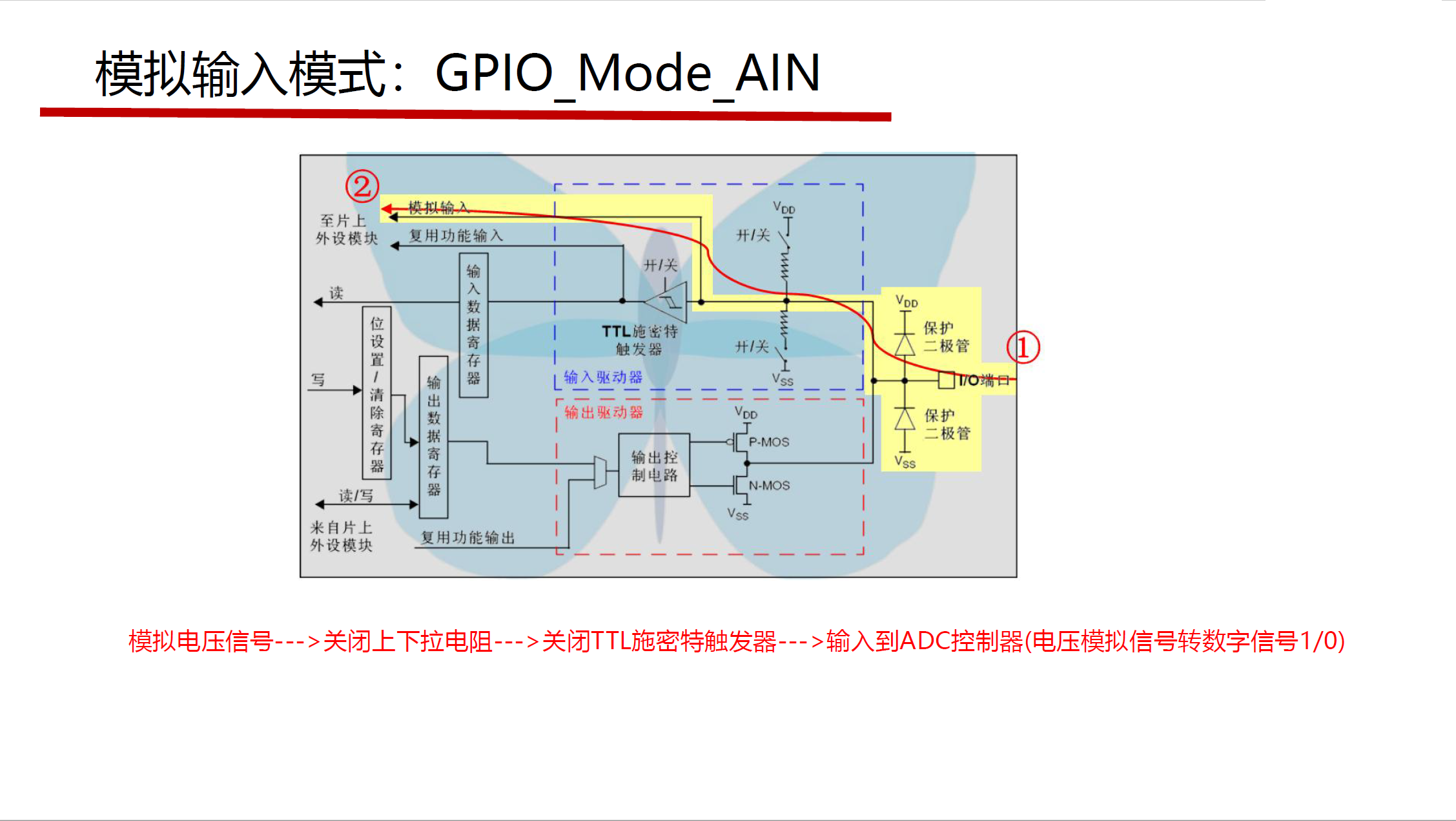

1 | 00 | 00 | 模拟输入 Analog | ADC 采集、RTC |

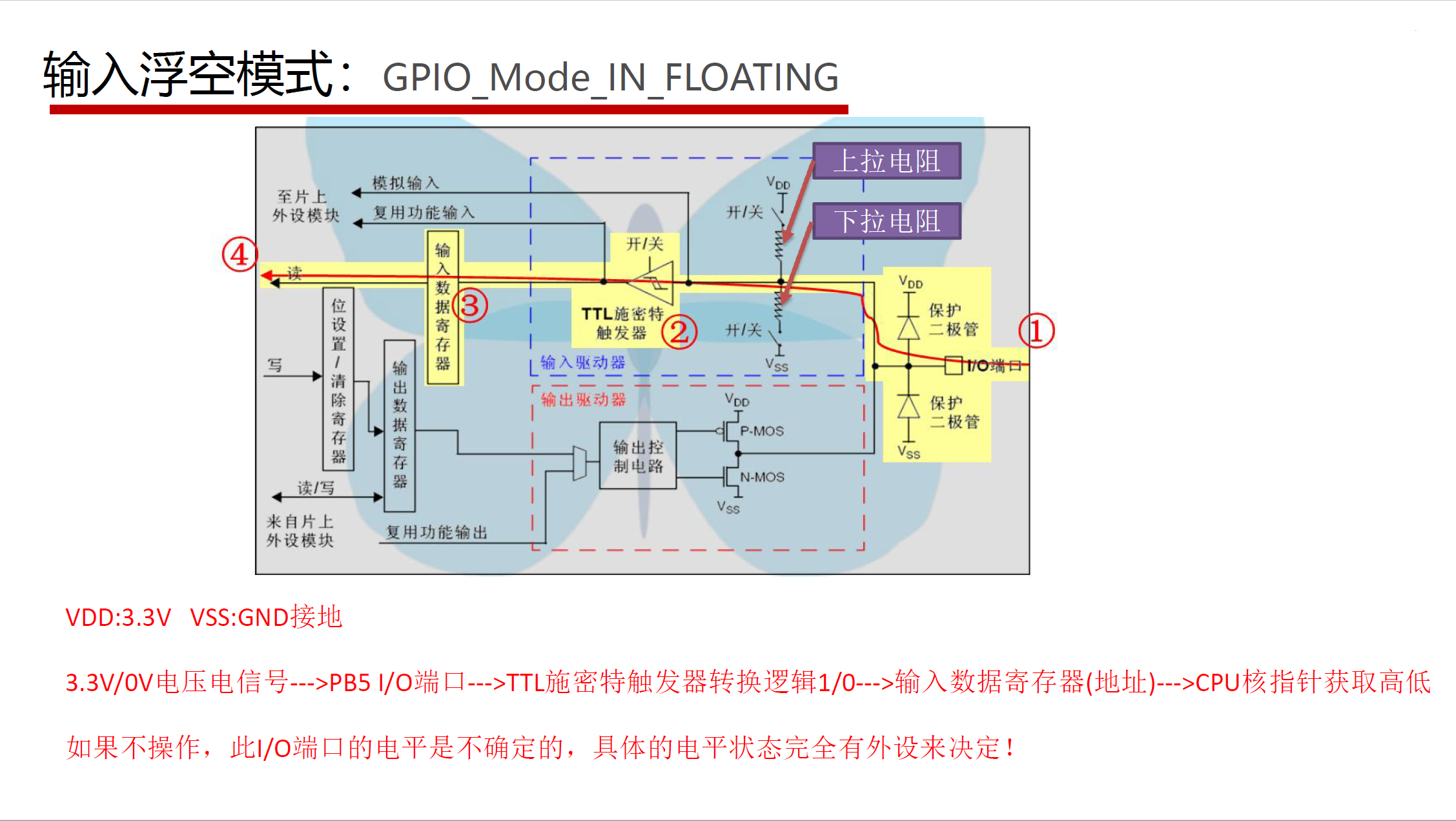

2 | 00 | 01 | 浮空输入 Floating | 临时悬空（少用，易受干扰） |

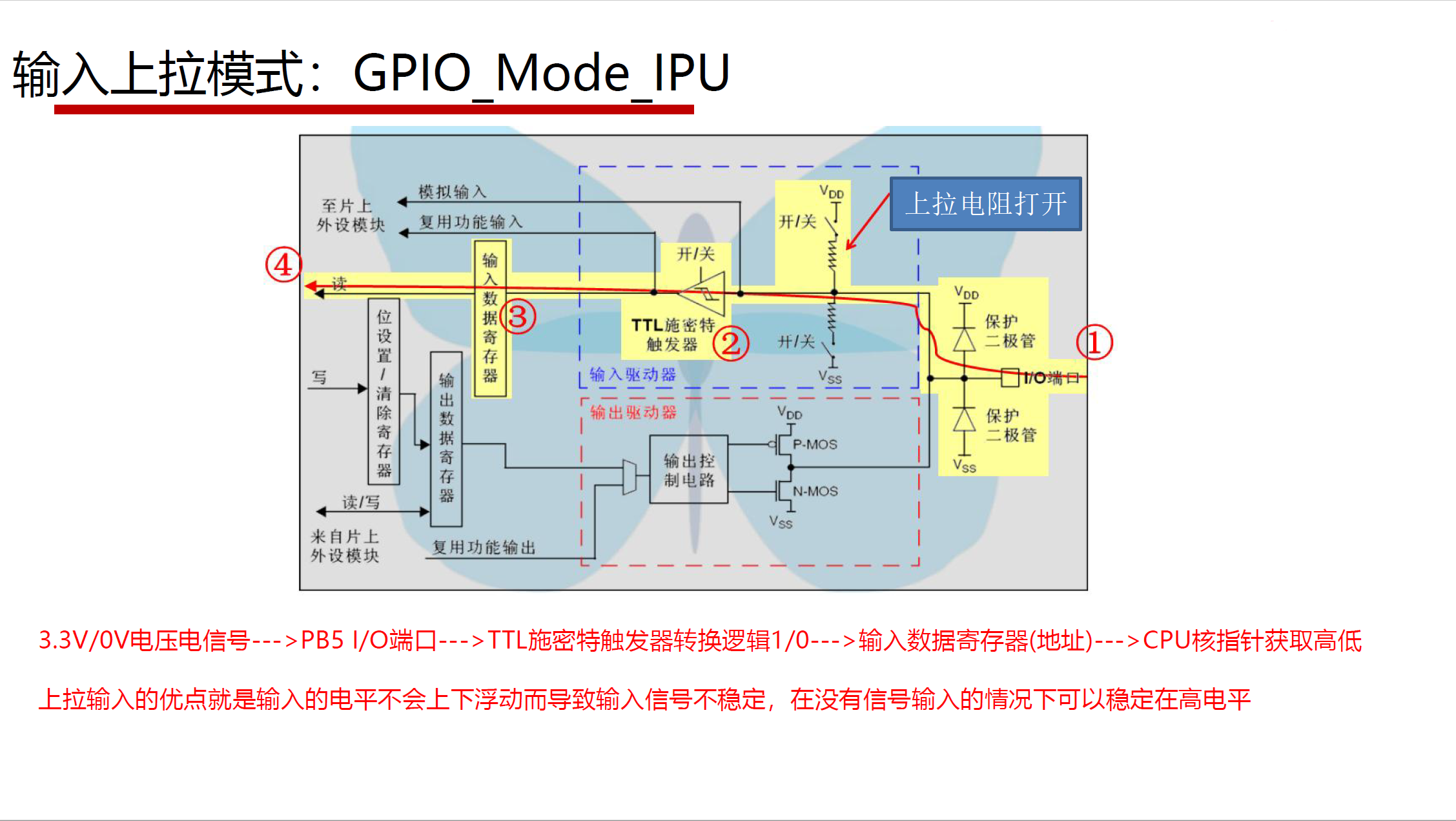

3 | 00 | 10 | 上拉输入 Pull-Up | 按键（默认高电平） |

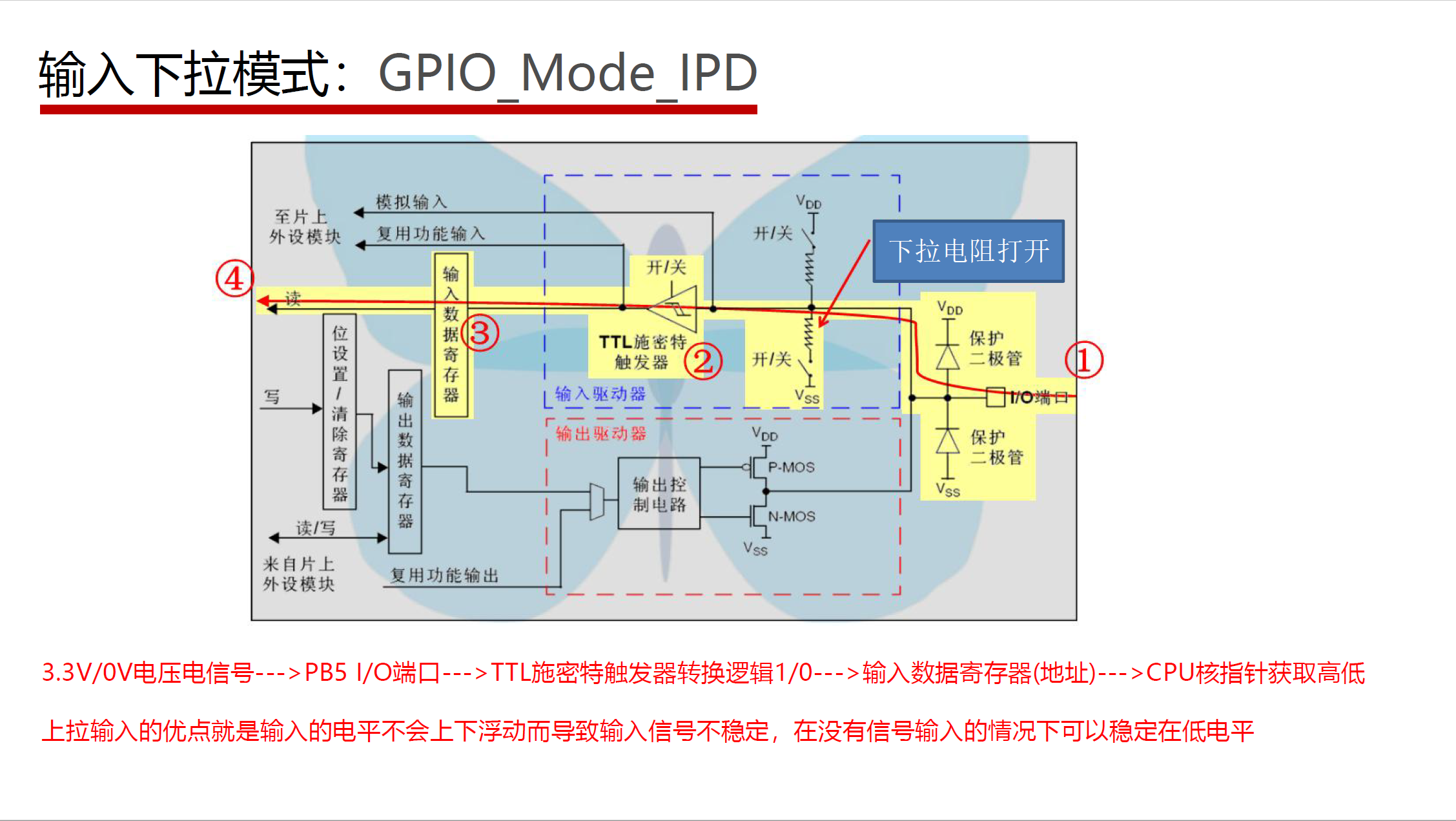

4 | 00 | 11 | 下拉输入 Pull-Down | 按键（默认低电平） |

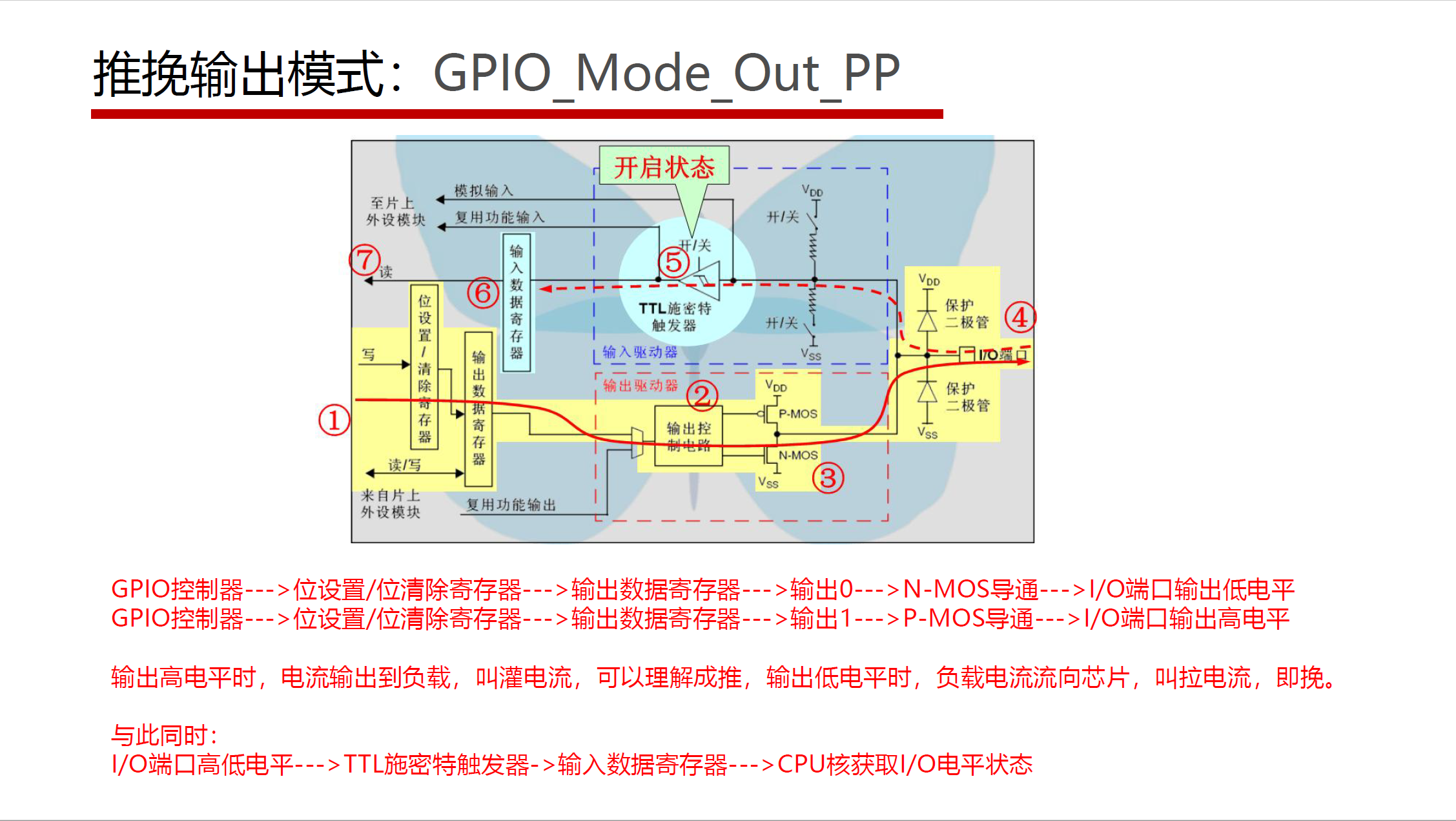

5 | 10/11 | 00 | 推挽输出 Push-Pull | LED、普通驱动（本板 LED） |

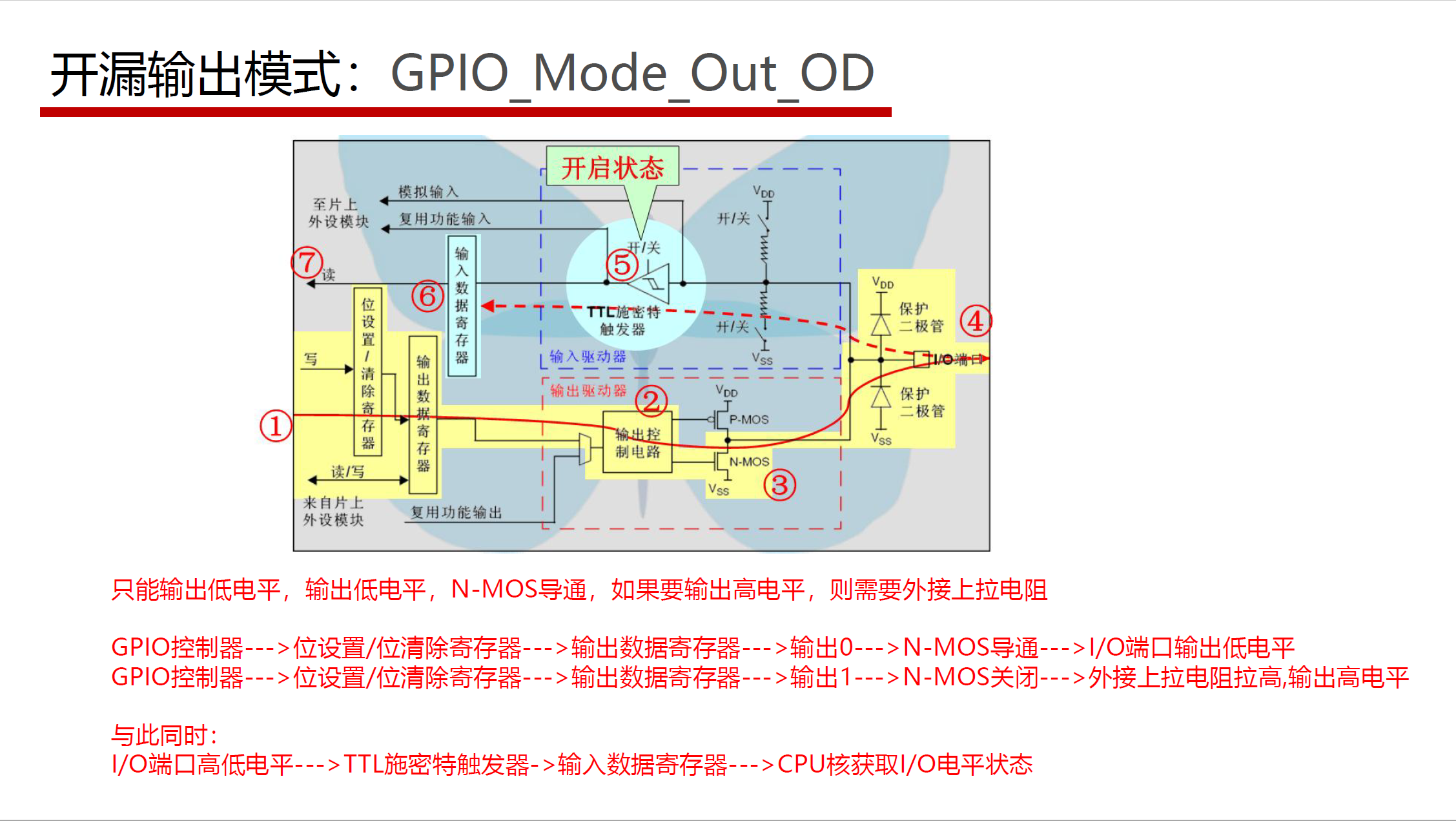

6 | 10/11 | 01 | 开漏输出 Open-Drain | I2C、线与 |

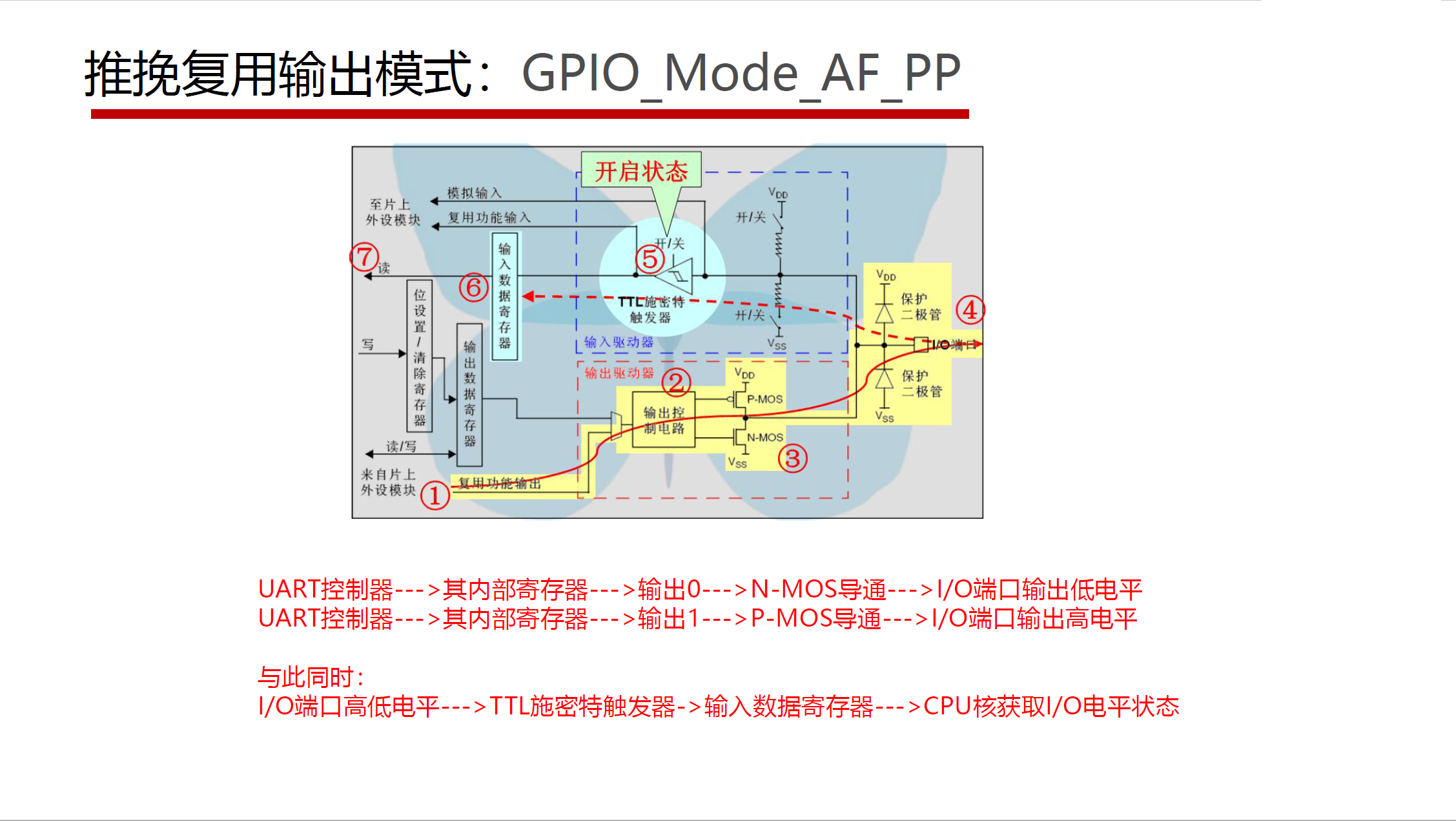

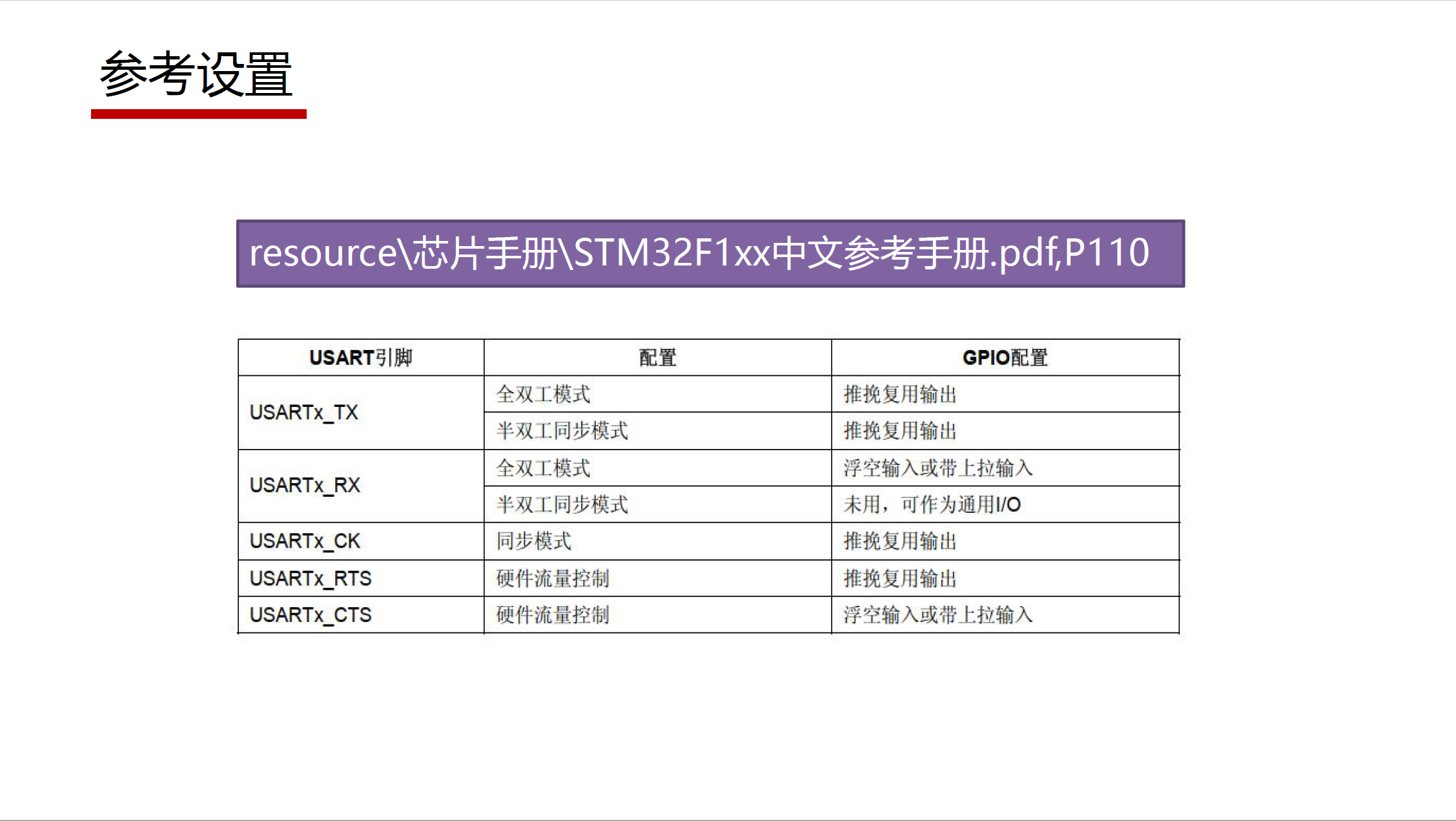

7 | 10/11 | 10 | 复用推挽 AF Push-Pull | USART_TX、SPI_MOSI |

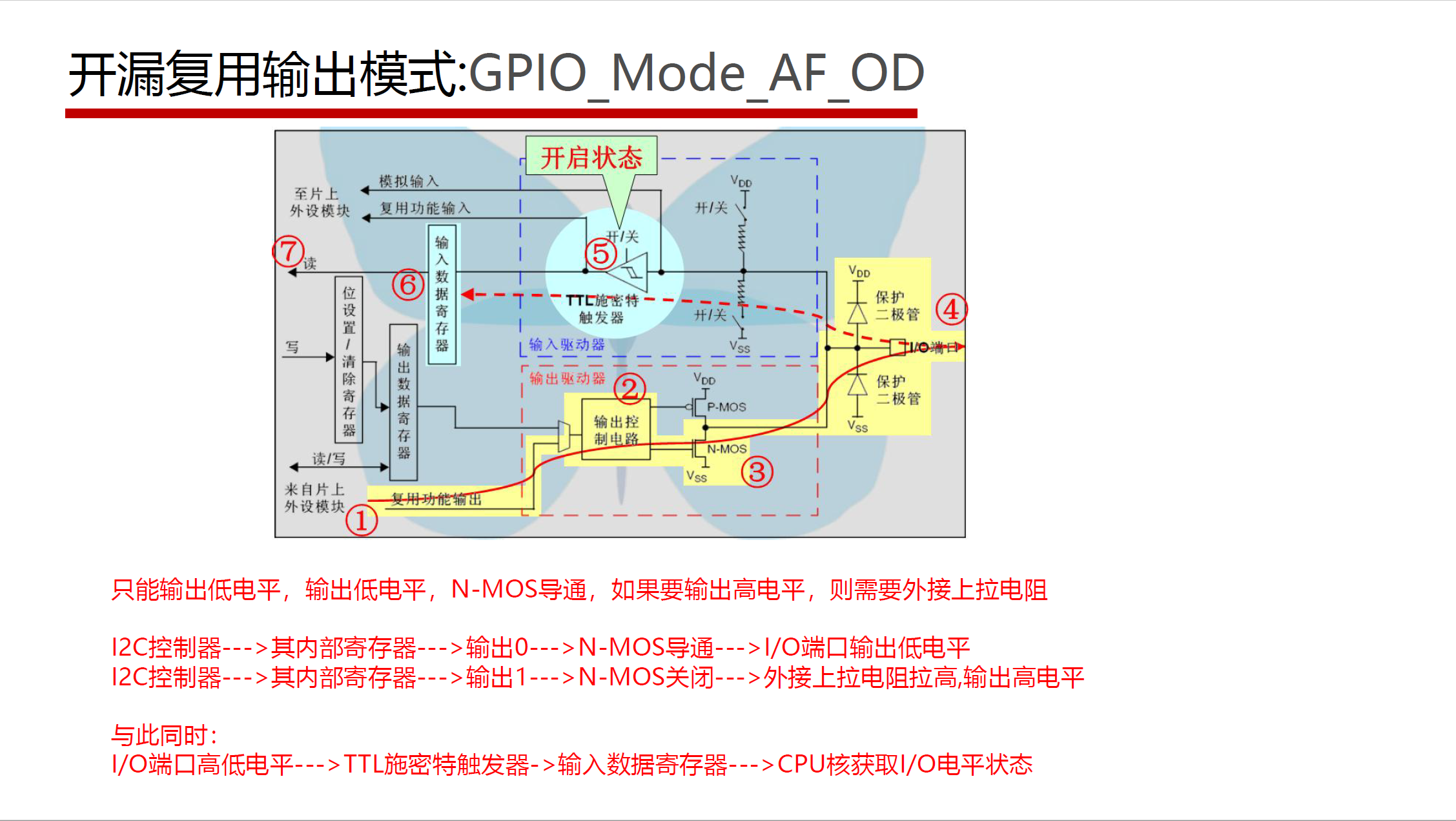

8 | 10/11 | 11 | 复用开漏 AF Open-Drain | I2C_SCL/SDA |
